과학전시관Gyeonggido institute of convergence science education

천체투영실

천체투영실



전시 개요

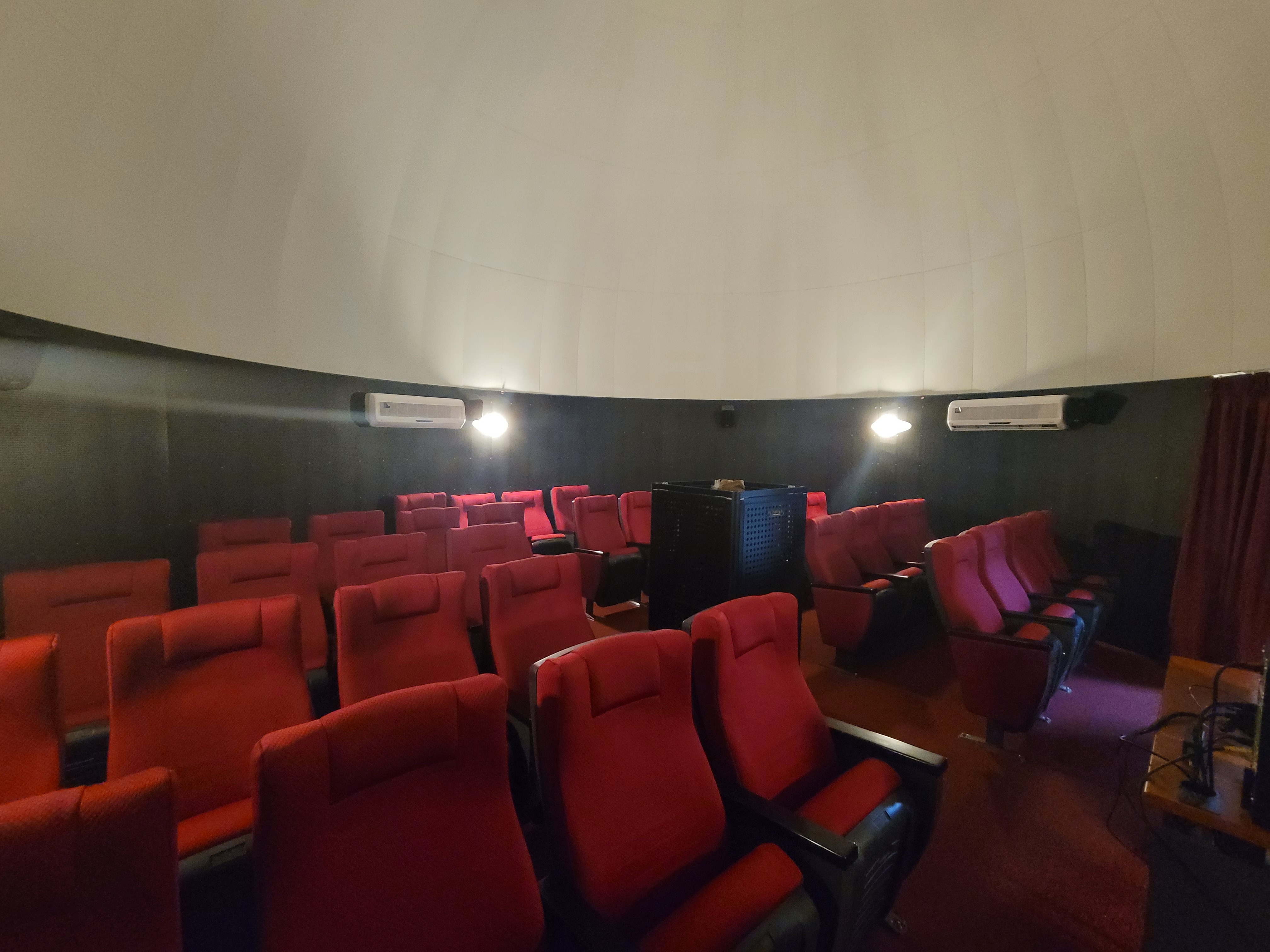

<천체투영실> 6m 돔스크린에 가상의 별을 투영하여 밤하늘을 관찰 돔스크린(6m), 36명 동시 관람 가능 천체투영기: 디지털 플라네타리움 HL-S2 천구와 천체의 운동설명 별자리 및 태양계 천체, 딥스카이 대상 설명

원 리

다양한 천문 관련 영상 자료와 소프트웨어를 갖춘 플라네타리움(Planetarium 항성투영기)과 다양한 보조투영기로 별들의 움직임을 비롯한 천문현상들을 사실적으로 재현함으로써 실제보는 듯한 느낌으로 아름다운 밤하늘을 감상하면서 천문지식을 습득할 수 있다.

봄철의 대표적인 별자리- 사자자리, 목동자리, 왕관자리, 처녀자리
여름철의 대표적인 별자리- 거문고자리(직녀성), 백조자리, 독수리자리(견우성)
가을철의 대표적인 별자리- 페가수스자리, 안드로메다자리, 페르세우스자리
겨울철의 대표적인 별자리- 오리온자리, 마차부자리, 쌍둥이자리, 황소자리, 큰개자리

천체관측실

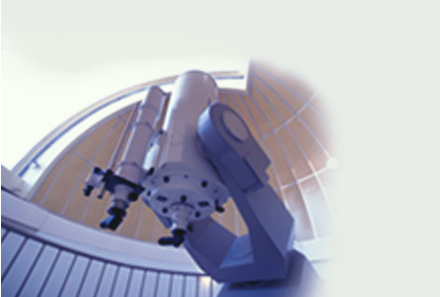

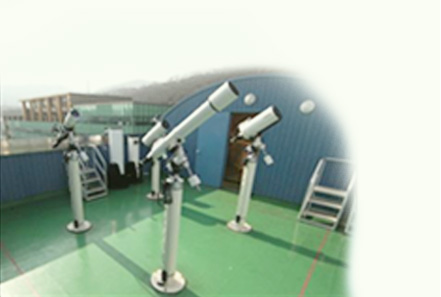

< 천체관측실 Ⅰ> (원형 돔) 태양 및 성운, 성단, 은하 등 우주의 실제 모습관찰 카세그레인식 반사망원경, 6m 크기의 원형돔 주 망원경(500mm 굴절망원경) -1대 보조망원경(150mm 굴절망원경) -1대 Hα 태양 필터(코로나도 T60/BF15) -1대 망원경 제어 CCD용 컴퓨터 -2대 동영상 CCD 및 모니터 – 1대 < 천체관측실Ⅱ > (슬라이딩 루프) 주간 및 야간 실체 천제 모습 관찰 100mm 굴절망원경 -2대 200mm 뉴튼식 반사망원경 - 1대 200mm 카세그레인식 반사 망원경 -1대 200mm 슈미트 - 카세그레인식 망원경 - 1대 300mm 돕소니언 망원경 - 2대 태양필터 및 태양투영판 -5조 교육용 천체망원경 -9대

굴절망원경의 구조와 원리

굴절 [갈레이식]

굴절 [갈레이식]

굴절 [케플러식]

굴절 [케플러식]

대물렌즈와 접안렌즈 모두 볼록렌즈이며 일반적으로 굴절 망원경이라고 하면 보통 이 방식을 말한다. 상하, 좌우가 뒤집어진 도립상이며 시야가 넓고 상이 안정적이다. 빛을 굴절시켜서 한곳에 모으고, 상을 맺게 하는 볼록렌즈를 이용한 망원경을 '굴절 망원경 '이라고 한다. 케플러식은 대물렌즈와 접안렌즈 모두가 볼록렌즈이며 도립상이며 시야가 넓고 상이 안정되어 있으며, 접안렌즈에 눈금을 넣을 수 있기 때문에 정밀한 측정이 가능하다.

반사망원경의 구조와 원리

반사 [뉴턴식]

반사 [뉴턴식]

반사 [카세그레인식]

반사 [카세그레인식]

굴절 망원경이 빛의 굴절 성질을 이용한 것처럼 반사망원경은 빛의 반사성질을 이용한 것이다. 오목하게 파인 반사경은 대물렌즈와 똑같이 상을 맺는 기능과 확대기능을 모두 갖고 있다. 반사망원경은 입사(入射)한 빛을 '오목반사경'으로 반사시켜서 빛을 모으고 상을 맺게 한 후 접안렌즈로 그 상을 확대해서 보여준다. 주반사경(주경)은 굴절망원경에서 대물렌즈와 같은 역할을 하고 부경은 주경이 모아주는 빛의 진행방향을 바꾸어주는 역할을 한다.
